Тестування водяної теплої підлоги: основні методи та етапи

Монтаж опалювальної системи в підлозі вимагає обов’язкового тестування на герметичність до моменту, поки труби не зникнуть під шаром бетону. Це критичний етап, адже будь-яка помилка призведе до капітального демонтажу дорогого покриття.

Навіть найдорожчі матеріали можуть мати заводський дефект або бути пошкоджені під час укладання. Опресування імітує екстремальні умови роботи, виявляючи слабкі місця в з’єднаннях та фітингах, де візуального огляду замало для гарантії безпеки.

Візуальний огляд цілісності контурів та вузлів

Перед безпосереднім пуском теплоносія необхідно провести ретельну ревізію всієї розводки, щоб переконатися у відповідності монтажу технічним нормам. Особлива увага приділяється механічній фіксації трубопроводу та стану ізоляції.

Параметри первинної перевірки:

• Крок кріплення. Труби повинні бути зафіксовані на матах або сітці кожні 30–50 см.
• Відсутність заломів. На петлях та поворотах не має бути білих плям, що свідчать про перетискання поліетилену.
• Колекторна група. Перевірка герметичності затягування євроконусів та наявності ущільнювальних кілець.
• Демпферна стрічка. Обов’язкова наявність компенсаційного шару по всьому периметру приміщення.

Важливо переконатися, що компенсаційна стрічка встановлена не лише вздовж стін, а й на деформаційних швах, якщо площа кімнати перевищує 30 квадратних метрів. Це захистить майбутню стяжку від розтріскування при тепловому розширенні труб під час роботи.

Окрему увагу приділяють підключенню до колектора: кожна петля має бути промаркована, а труби захищені гофрою в місцях виходу з підлоги. Такий підхід дозволяє уникнути механічного тертя об бетон та спрощує ідентифікацію контурів у майбутньому.

Якщо на об’єкті виявлено пошкоджену ділянку труби, її слід замінити цілим відрізком або використовувати спеціальну прес-муфту. Будь-які з’єднання всередині майбутньої стяжки є небажаними, тому їхнє розташування треба чітко зафіксувати на схемі перед заливкою.

Гідравлічне випробування системи водою

Заповнення контурів водою є найбільш точним методом перевірки, який дозволяє наочно побачити навіть найменші витоки на фітингах та муфтах.

Процес починається із заповнення кожного контуру окремо через колектор, що дозволяє поступово витіснити повітря через ручні або автоматичні повітровідводники. Швидке заповнення може призвести до утворення повітряних пробок, які завадять точному вимірюванню статичного тиску під час тестування.

Систему не можна залишати під високим тиском на термін понад 48 годин, щоб не створювати надмірного навантаження на стінки пластикових труб.

Після досягнення тиску 6 бар необхідно залишити систему на 24 години. Манометр має бути справним та мати чітку шкалу. Допустимим вважається падіння показника не більше ніж на 0.2 бар за добу, що часто пояснюється незначним розтягненням стінок труби під навантаженням.

Під час витримки під тиском майстер повинен обійти всі приміщення та перевірити кожне з’єднання на наявність вологи. Найбільш вразливими місцями є точки входу труб у колектор та місця встановлення з’єднувальних муфт, якщо такі були змонтовані на магістралях.

Завершальним етапом гідравлічного тесту є перевірка стабільності показників при незмінній температурі повітря в приміщенні. Якщо тиск продовжує стрімко падати, необхідно скинути його, усунути причину протікання та повторити процедуру опресування з самого початку.

Опресування повітрям при мінусових температурах

Якщо монтаж проводиться взимку в неопалювальному приміщенні, використання води для опресування неможливе через ризик розриву труб при замерзанні.

Послідовність дій при роботі з повітрям:

1. Підключення компресора. Використовуйте спеціальний перехідник з манометром на зливний кран колектора.
2. Нагнітання тиску. Потрібно довести показник до 5–8 бар залежно від типу труб.
3. Витримка часу. Систему залишають під навантаженням мінімум на 12 годин для стабілізації.
4. Контроль витоків. Усі доступні з’єднання обробляються мильним розчином або спецспреєм.

Стиснене повітря поводиться інакше, ніж вода, через високу стисливість газів. Тому тиск при повітряному опресуванні має бути у 2-3 рази вищим за робочий, щоб компенсувати можливі похибки. Важливо враховувати температуру: при охолодженні повітря тиск у системі природно знижуватиметься.

Для пошуку мікротріщин використовують густий мильний розчин, який наносять пензлем на всі різьбові та пресові з’єднання. Поява бульбашок чітко вкаже на місце розгерметизації, яке неможливо виявити на слух через сторонні шуми на будівництві.

Повітряне опресування вважається безпечним для труб, але вимагає обережності під час роботи з високим тиском. Після успішного завершення перевірки тиск у системі не скидають до нуля, а залишають на рівні 2–3 бар безпосередньо під час заливки бетонної суміші.

Термічна перевірка рівномірності прогріву

Технічні норми забороняють вмикати підігрів на повну потужність до повного затвердіння бетону, що зазвичай займає 28 днів.

Перший пуск теплоносія здійснюється з мінімальною температурою близько +20°C. Поступове нагрівання дозволяє стяжці адаптуватися до теплових деформацій без появи тріщин. Піднімати температуру рекомендується не швидше ніж на 5 градусів за кожну добу до досягнення робочих +45°C.

Інструменти для діагностики:

• Тепловізор. Дозволяє бачити реальну картину проходження теплоносія під стяжкою.

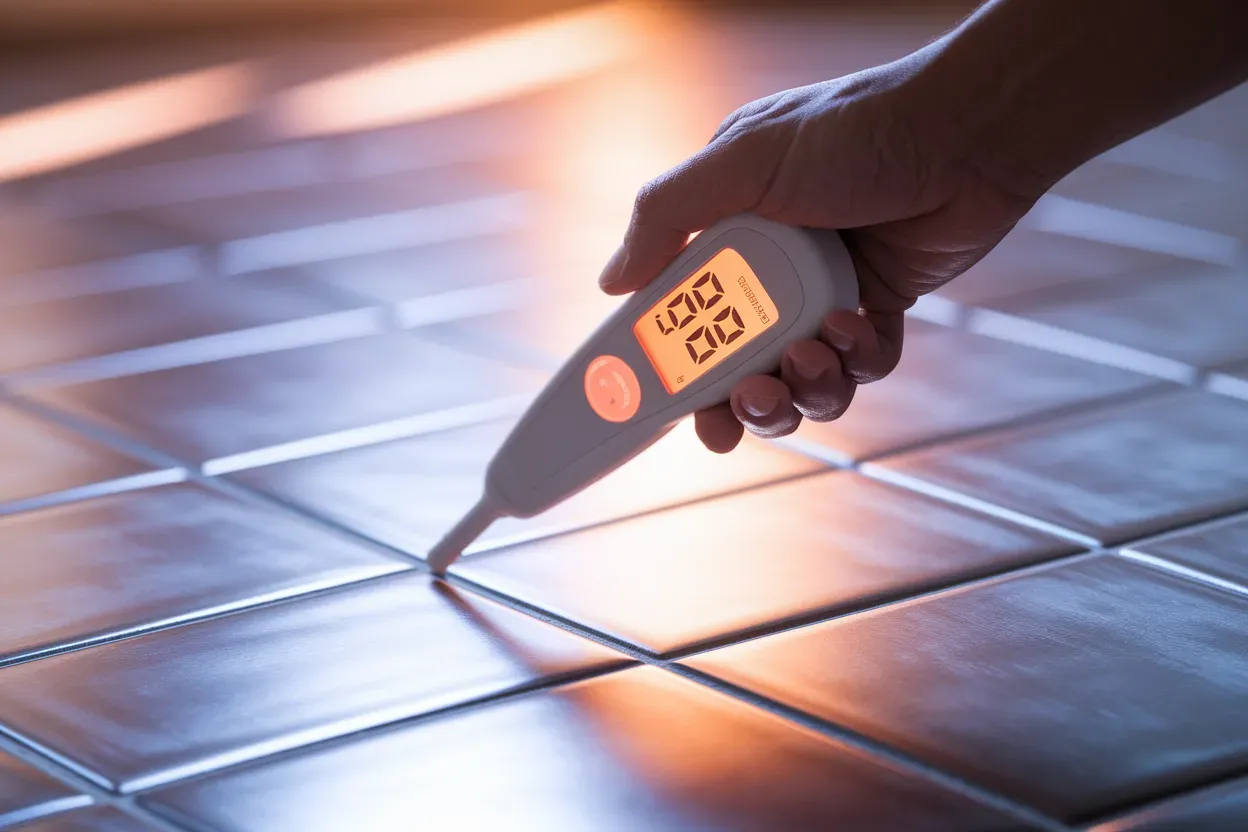

• Інфрачервоний пірометр. Використовується для точкового вимірювання температури поверхні.
• Накладні термометри. Встановлюються на подавальну та зворотну лінії колектора.

На етапі термічного тестування важливо виявити «холодні зони», де підлога залишається прохолодною порівняно з іншими ділянками. Це може бути ознакою повітряної пробки, яку не вдалося видалити під час опресування, або занадто великої довжини конкретного контуру.

Також проводиться ретельний контроль роботи змішувального вузла. Циркуляційний насос повинен працювати без сторонніх звуків, а триходовий клапан має чітко підмішувати холодну воду із зворотної лінії, підтримуючи задану користувачем температуру в автоматичному режимі.

Чи вартує впевненість у надійності витраченого часу?

Багатоетапна перевірка водяної підлоги — це єдиний спосіб уникнути катастрофічних витрат на ремонт після завершення чистових робіт. Вибір методу опресування повітрям чи водою залежить від поточної температури на об’єкті, але саме поєднання механічного контролю під тиском та фінального тепловізійного аналізу дає повну впевненість у довговічності інженерної мережі. Витрачені кілька днів на тестування гарантують десятиліття комфортного опалення без прихованих дефектів та аварійних ситуацій.
